Високовольтний акумулятор LVTopSun LVTS-5220-HV Main Control (контролер)
від 5 050 ₴/міс — розстрочка 0% до 9 місяців без першого внеску
Опис
Високовольтний акумулятор LVTopSun LVTS-5220-HV Main Control (контролер) — це не батарея, а головний блок керування високовольтною стійкою з модулів LVTopSun LVTS-5220-HV. На кожну стійку потрібен один такий контролер: без нього модулі не стають робочою батареєю і не можуть обмінюватися даними з інвертором.
У високовольтній системі модулі з’єднуються послідовно, тож напруга збірки сягає сотень вольт. Контролер BMS стежить за її станом — напругою, струмом, температурою, — керує зарядом і розрядом та вимикає стійку, якщо параметри виходять за безпечні межі. Він же повідомляє інвертору, скільки енергії можна взяти чи віддати: для цього є інтерфейси CAN і RS485/Modbus. Поточні показники видно на вбудованому дисплеї 4.3″.
Корпус має ступінь захисту IP65 — закритий від пилу та струменів води. Робочі температури — від −20 до +55 °C, маса — близько 20 кг.
Для чого підходить
- збирання високовольтної батареї з модулів LVTopSun LVTS-5220-HV — див. високовольтні акумулятори;
- системи з кількома стійками: кожна отримує власний контролер;
- підключення батареї до гібридного інвертора по CAN або RS485/Modbus.
Що врахувати
- контролер не накопичує енергію — ємність системи визначають модулі, які купують окремо;
- контролерів потрібно стільки ж, скільки стійок: 1 шт. на стійку;
- інвертор має підтримувати протокол зв’язку цієї батареї — сумісність варто перевірити до покупки.
Основне: BMS-контролер · 1 шт. на стійку · CAN, RS485/Modbus · дисплей 4.3″ · IP65 · −20…+55 °C · ~20 кг.

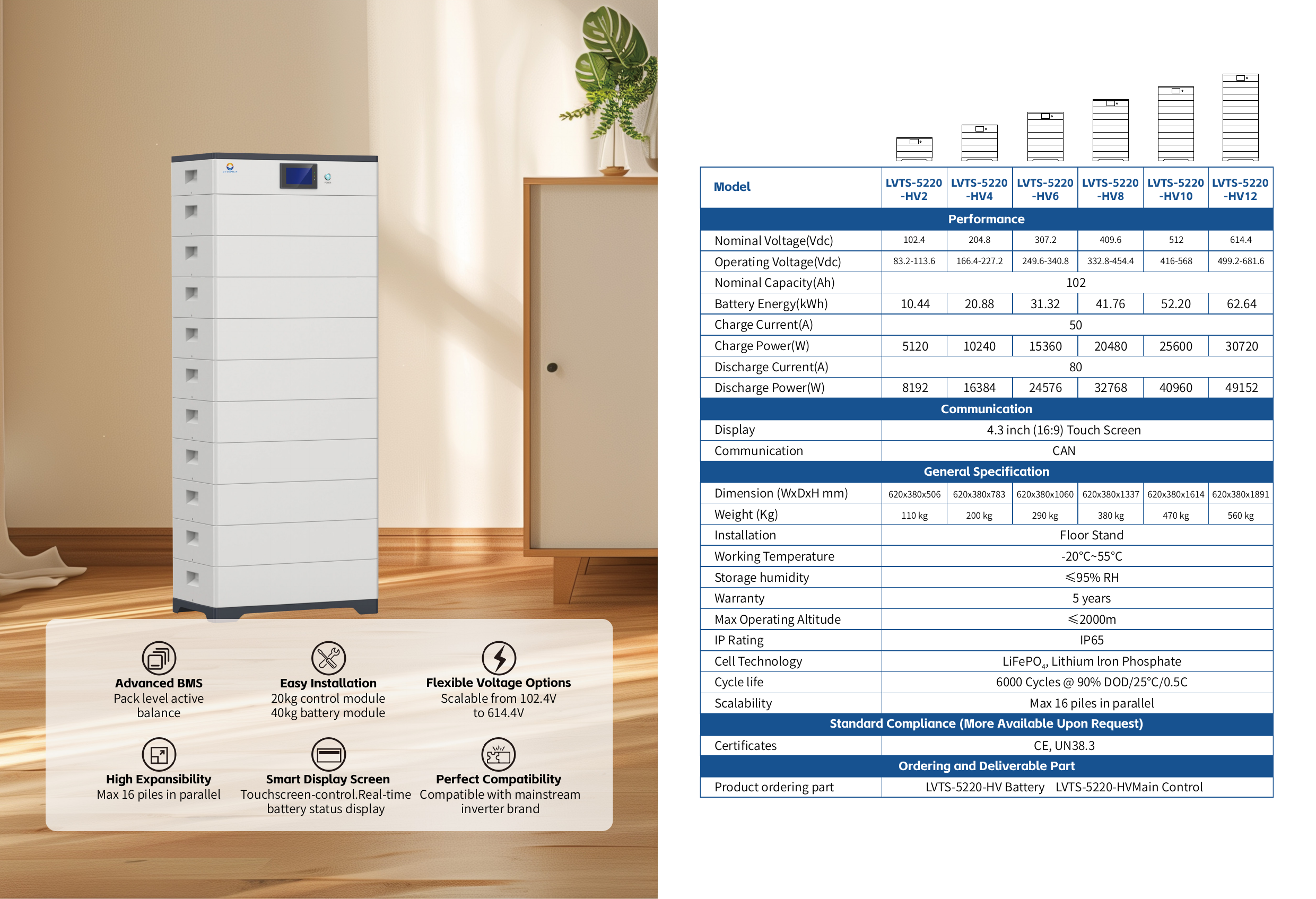

Характеристики
- Маса
- ~20 кг
- Хімія
- —
- Монтаж
- Головний блок керування
- IP захист
- IP65
- Гарантія
- 5 років
- Зв'язок (BMS)
- CAN, RS485/Modbus; дисплей 4.3″
- Тип батареї
- HV
- Повна ємність
- —
- Масштабування
- 1 шт. на стійку
- Ємність (А·год)
- —
- Тип компонента
- BMS-контролер
- Габарити (Ш×В×Г)
- —
- Корисна ємність
- —
- Циклічний ресурс
- —
- Глибина розряду (DoD)
- —
- Номінальна напруга
- —
- Робоча температура
- −20…+55 °C
- Макс. струм заряду/розряду
- —
