Високовольтний акумулятор LVTopSun LVTS-5220-HV
від 4 700 ₴/міс — розстрочка 0% до 9 місяців без першого внеску
Опис
Високовольтний акумулятор LVTopSun LVTS-5220-HV — батарейний модуль LiFePO4 на 102 А·год, з якого складають високовольтні стійки для гібридних інверторів. Це складова, а не готова батарея: кілька таких модулів ставлять у стек і доповнюють BMS-контролером, що керує всією збіркою.
В одній стійці працює від 2 до 12 модулів, встановлених один на одного на підлозі. Залежно від їх кількості енергія стійки становить від 10.44 до 62.64 кВт·год, номінальна напруга — від 102.4 до 614.4 В, висота — 506…1891 мм за ширини 620 мм і глибини 380 мм, маса — 110…560 кг. Струм заряду — до 50 А, розряду — до 80 А. Коли однієї стійки замало, паралельно об’єднують до 16 стійок.
Заявлений циклічний ресурс — 6000 циклів (90 % DoD, 0.5C, 25 °C). Корпус IP65 захищений від пилу та струменів води, робочі температури — від −20 до +55 °C. Зв’язок з інвертором — по CAN.
Для чого підходить
- високовольтні накопичувачі, де ємність набирають модулями — від 10.44 кВт·год у найменшій стійці;
- робота з гібридним інвертором для високовольтних батарей;
- системи, які планують нарощувати — додаючи модулі в стійку або стійки паралельно.
Що врахувати
- один модуль сам не працює: потрібні щонайменше 2 модулі, BMS-контролер і комплект стійки;
- кількість модулів підбирають під інвертор — напруга зібраної стійки має входити в його діапазон напруги батареї;
- з інверторами для низьковольтних батарей така збірка несумісна.
Основне: LiFePO4 · 102 А·год · 2–12 модулів у стійці · 10.44–62.64 кВт·год · 102.4–614.4 В · заряд 50 А / розряд 80 А · IP65 · до 16 стійок паралельно.

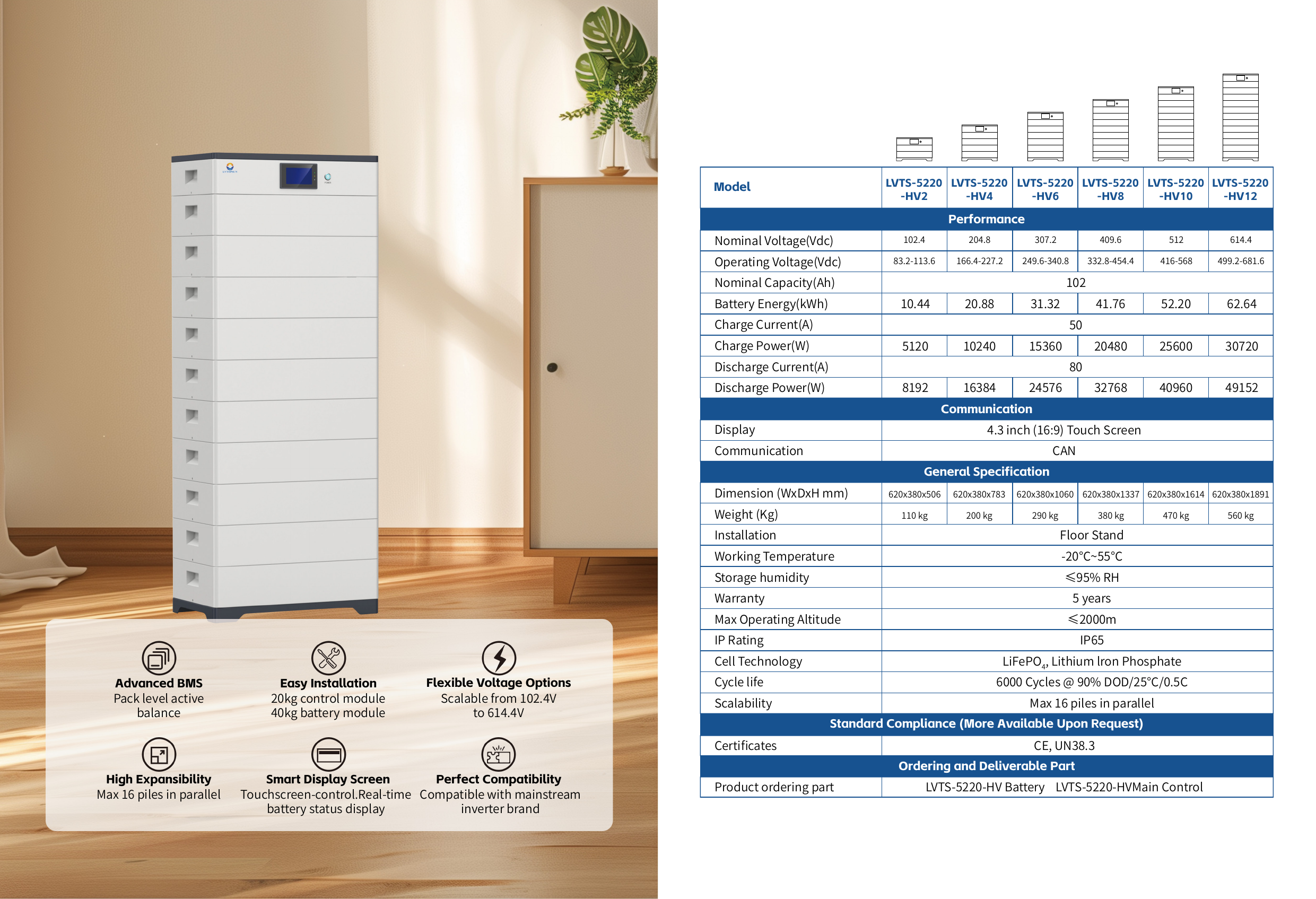

Характеристики
- Маса
- 110…560 кг (за конфіг.)
- Хімія
- LiFePO4
- Монтаж
- Підлоговий (стек)
- IP захист
- IP65
- Гарантія
- 5 років
- Зв'язок (BMS)

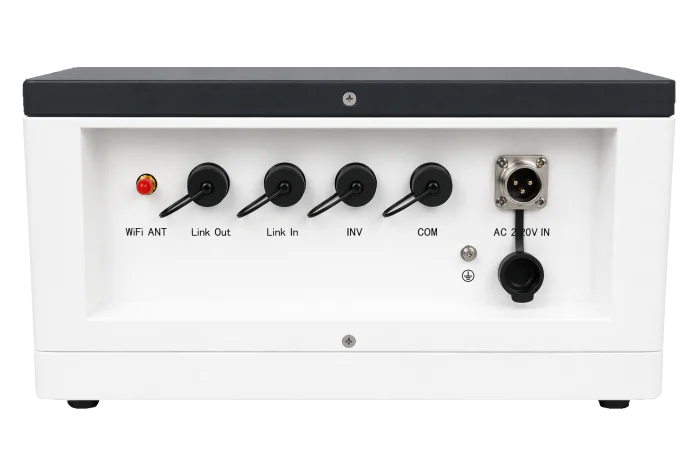

- CAN
- Тип батареї
- HV
- Повна ємність
- 10.44…62.64 кВт·год (стійка 2…12 мод.)
- Масштабування
- до 16 стійок паралельно
- Ємність (А·год)
- 102 А·год
- Тип компонента
- Батарея
- Габарити (Ш×В×Г)
- 620 × 506…1891 × 380 мм
- Корисна ємність
- 9.4…56.4 кВт·год
- Циклічний ресурс
- 6000 (90 % DoD, 0.5C, 25 °C)
- Глибина розряду (DoD)
- 90 %
- Номінальна напруга
- 102.4…614.4 В
- Робоча температура
- −20…+55 °C
- Макс. струм заряду/розряду
- 50 А / 80 А
